ハイブリッド型レーザー加工機「ULTRA R5000」

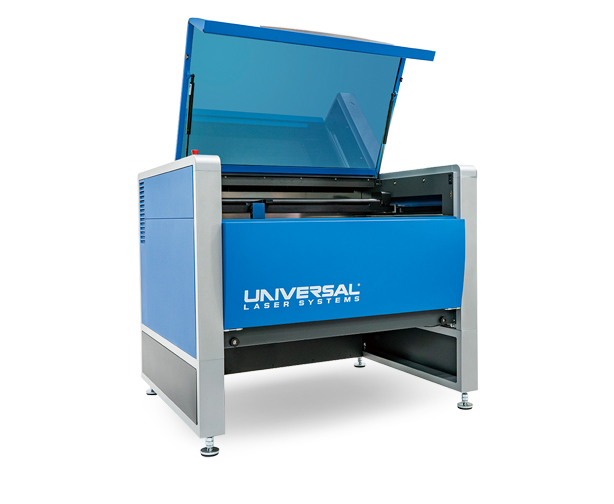

ユニバーサルレーザーultrar5000 01

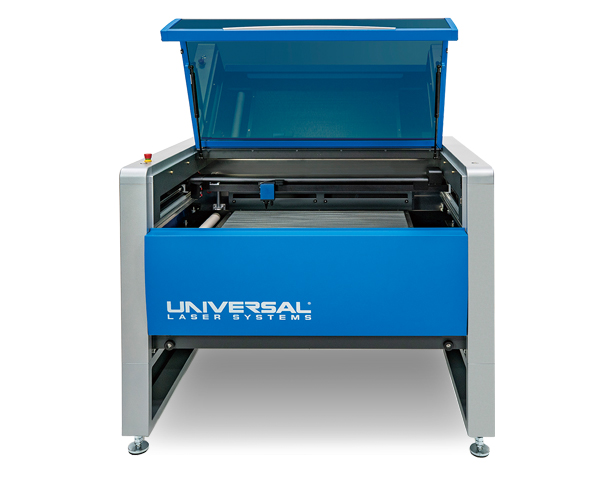

ユニバーサルレーザーultrar5000 02

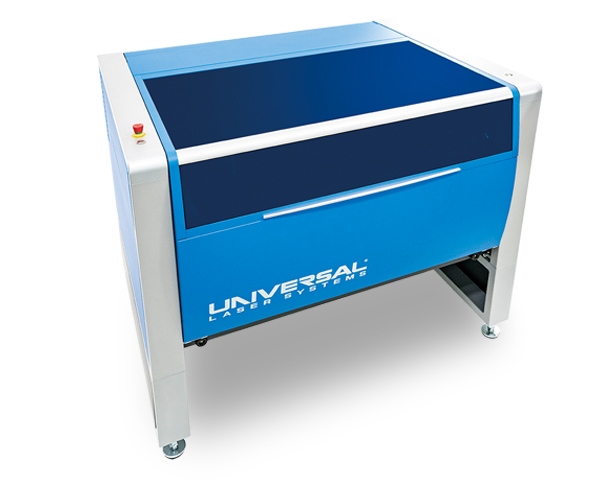

ユニバーサルレーザーultrar5000 03

3種類のレーザーを搭載可能
ハイブリッドモデル

型番
ULTRA R5000

レーザー加工機ULTRA R5000とは

ULTRA R5000シリーズは、3種類のレーザーを同時に搭載して加工が可能な、ユニバーサルレーザーのトップモデルです。
デュアルエンコーダーとサーボモーターによる最高の加工スピード・加工精度を追求し、さらにマルチウェーブによって新たなレーザー加工の可能性を広げます。
あらゆる研究機関や特殊加工を行う生産現場に対応する次世代レーザー加工機です。
レーザー加工機の世界トップシェアである米国ユニバーサルレーザー社製ですので誰でも簡単にパソコンのプリンターと同じ感覚でご使用いただけます。 また、全機種共通のドライバ「Laser Interface+」を搭載。操作性や機能面でも優れたパフォーマンスを発揮します。

独自の機能を見る

ユニバーサルレーザー ultrar5000シリーズ

レーザー加工機ULTRA R5000の特徴

  • 高性能なハイブリットレーザー加工機。
  • マルチウェーブ対応のユニバーサルレーザートップモデル。
  • ファイバーレーザーも搭載可能(金属加工も可能)。
  • 3種類のレーザー加工機導入コストを削減可能。
  1. マルチカメラビジョンシステムにより加工材料のトンボマークの読み込みをCCDカメラで行います。(オプション)
  2. ファイバーレーザーも搭載可能なマルチウェーブ対応
  3. 独自のオートフォーカス機能を搭載
  4. タッチパネルLCDを搭載し、様々な操作を機械側で実行(オプション)
  5. ダイレクトインポート機能を標準装備し、データファイルを直接読み込み・出力可能
  6. 耐熱ガラスのトップウィンドウや加工エリア温度センサなど安全装備も万全
対応ソフトウェア
周辺機器
設置環境
設置環境

レーザー加工機ULTRA R5000の製品仕様

モデル名 ULTRA R5000
レーザー発振器 密封型CO2レーザー(10.6µm/9.3µm)/ファイバーレーザー(1.06µm)
冷却方法 空冷方式(発振器内蔵)
出力 Co2:10W、30W、40W、50W、60W、75W、80W、90W、100W、110W、120W、150W(10.6μm)
Co2:30W、50W、75W(9.3μm)、Fiber:30W、50W(1.06μm)
フォーカスレンズ(スポット径) 2.0"/3.0"/HPDFO
加工範囲(幅×奥行) 813㎜×610mm
最大収容高さ寸法 305mm

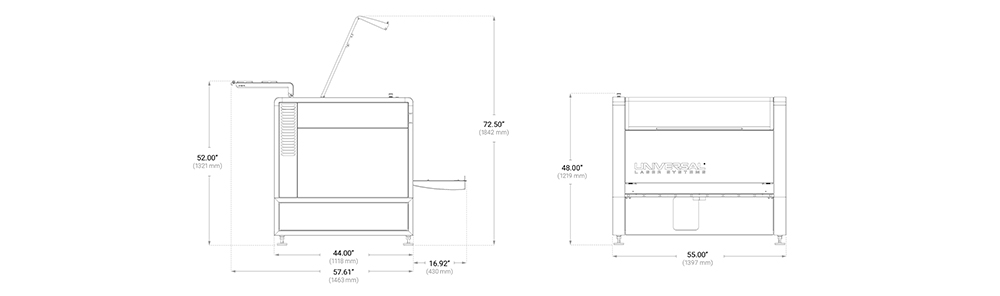

本体外形寸法(幅×奥行×高さ) 1397mm×1118mm×1211mm
本体重量 205kg
プロッタースピード 2540mm / 秒(ラスターモード時)
加工テーブル 電動昇降式
ファイルストレージ なし(制御用PCに最大2000件蓄積可能)
駆動パルスレート 10~1000PPI(1単位で可変)
駆動解像度 2000、1000、500、333、250、200、83(dpi・7段階)
加工モード ラスターモード 及び ベクターモード
インターフェイス Ethernet / WIFI
OS Windows10
コントロールパネル 21”LCD Touchscreen(オプション)
排気条件 100mm 排気口2口:6インチあたり 700CFM
電源 単相220V/16A

レーザー加工機ULTRA R5000の専用アクセサリ

ハイパワー高密度レンズ
ハイパワー高密度レンズ(High Power Density Focusing Optics)

レーザー射出口のエキスパンダーと特殊レンズの組み合わせによりレーザーのスポット径を一般的なレンズの1/4まで絞り込むことで、更に絞り込むことで、ファイン(微細)マーキングを可能にします。
また、低出力CO2レーザーの加工ではマーキング剤の使用が必要だった金属も、直接マーキング可能になります。(金・銀・銅・真鍮等への加工はできません)

エアアシスト&光学防護システム
エアアシスト&光学防護システム

レーザーと同軸上に圧搾空気を吹き付けることにより、レーザー照射による材料の発火を抑えます。樹脂系材料においては急速冷却の効果により余熱による融解を低減します。また、光学系(レンズ)への粉塵の付着を防止します。
※加工ポイントに対し側面からエアを吹き付けるバックスイープ型もあります。

エアコンプレッサー
エアコンプレッサ(コンピュータ制御・エアアシスト用)

エアアシスト専用コンプレッサです。レーザー加工機本体と専用ケーブルで接続され、同期して駆動します。オプションでエアドライヤーキットを装着することも可能です。
※簡易型エアアシストの場合は、本コンプレッサではなく、オイルフリーのミニ・コンプレッサになります。

ハニカムカッティングテーブル
ハニカムカッティングテーブル

切断用途に利用するための専用テーブルです。ハニカム(蜂の巣)構造の金網がレーザーの反射や粉塵による材料の汚れや溶解を低減します。
