精度No,1の高性能モデル
業務用レーザー加工機

PLSシリーズ型番
4.75
6.75
6.150D

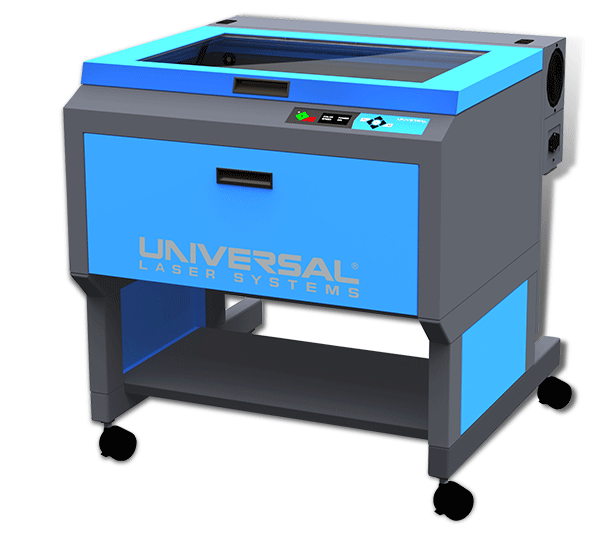

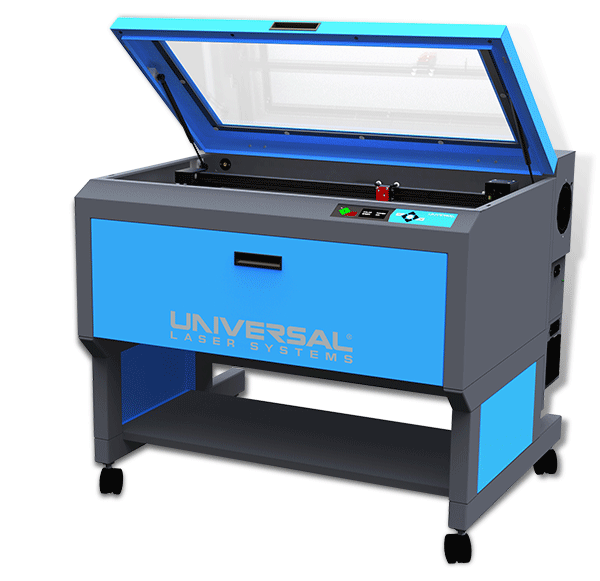

業務用レーザー加工機「PLSシリーズ」

最も多くのお客様にご愛用頂いているPLSシリーズ(PLS4.75 / 6.75 / 6.150D)は、 ユニバーサルレーザーの各シリーズ中、最も高い加工精度を持ち、あらゆる機能のバランスに優れた業務用レーザー加工機です。 52μ以内の駆動精度を持ち、難易度の高い加工も実現、業界屈指の繰り返し精度を誇ります。
レーザー加工機の世界トップシェアである米国ユニバーサルレーザー社製ですので誰でも簡単にパソコンのプリンターと同じ感覚でご使用いただけます。 また、全機種共通のドライバ「Laser Interface+」を搭載。 操作性や機能面でも優れたパフォーマンスを発揮します。

独自の機能を見る

ユニバーサルレーザー plsシリーズ

ユニバーサルレーザー plsシリーズ

ユニバーサルレーザー vlsシリーズ

業務用レーザー加工機「PLSシリーズ」の特徴

  • 業務用レーザー加工機として最も普及している。
  • シリーズ最高の加工精度。汎用性、安定性も優れている。
  • オートフォーカス機能など独自の機能を搭載。
  • シンプルな筺体により高いメンテナンス性を実現。
  1. 加工精度、汎用性、安定性を高いバランスで実現
  2. 用途に合わせて選べる3種類の加工エリア
  3. 素材や加工内容に応じた最適な出力の発信器を選択可能 各種共通
    (10、25、30、35、40、45、50、55、60、75W)
    PLS6.150Dのみ(80、85、90、95、100、105、110、115、150、150W)
  4. 専用ソフト不要、オンデマンド出力が可能
  5. 本体に操作スイッチに加え液晶ディスプレイを搭載。本体とPCでの平行操作が可能
  6. オートフォーカス機能など、PLSシリーズの独自機能を装備
  7. 耐熱ガラスのトップウィンドウや加工エリア温度センサなど安全装備も万全
対応ソフトウェア
周辺機器

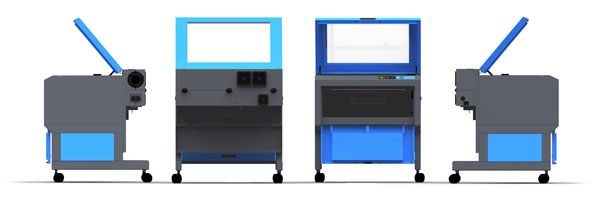

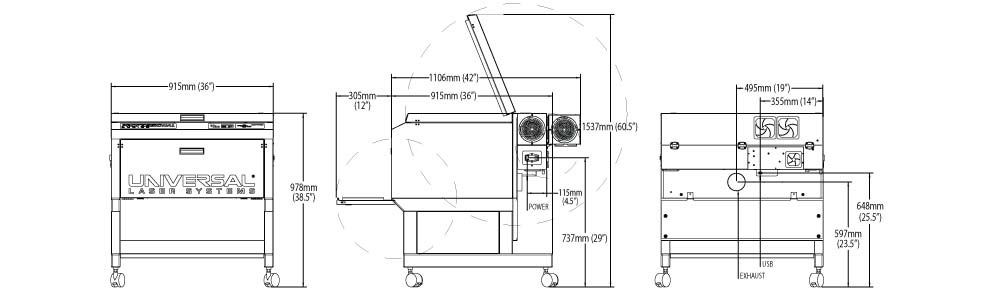

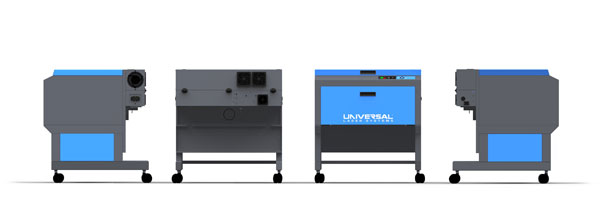

設置環境
設置環境

「PLSシリーズ」の製品仕様

モデル名 PLS4.75 PLS6.75 PLS6.150D
レーザー発振器 RF励起 封じ切りCO2レーザー(発振波長10.6μ/視認用レッドポインター内蔵)
冷却方法 空冷方式
出力
(搭載可能な発振器)
10W、25W、30W、35W、40W、
45W、50W、55W、60W、75W
80W、85W、90W、95W、100W、105W、110W、115W、120W、150W
フォーカスレンズ
(スポット径)
1.5"(76μ) 2.0"(127μ) 2.5"(178μ) 4.0"(330μ) HPDFO(32μ)
加工範囲(幅×奥行) 610mm×457mm 813mm×457mm
最大収容可能寸法
(幅×奥行×高さ)
737mm×584mm×229mm 940mm×584mm×229mm
本体外形寸法
(幅×奥行×高さ)
914mm×927m×991mm 1118mm×953mm×991mm
本体重量 122kg 147kg 156kg
プロッタースピード 1270mm / 秒(ラスターモード時)
加工テーブル 電動昇降式
ファイルストレージ なし(制御用PCに最大2000件蓄積可能)
駆動パルスレート 10~1000PPI(0.1%単位で可変)
駆動解像度 2000、1000、500、333、250、200、83(dpi・7段階)
加工モード ラスターモード 及び ベクターモード
インターフェイス USB 2.0(Hi Speed)
OS Windows XP/Vista/7/8/8.1/10
コントロールパネル Keypad and LCD
排気条件 100mm 排気口1口:
6インチあたり 250CFM
100mm 排気口2口:6インチあたり 500CFM
電源 単相 110V/10A , 単相 220V/5A 単相 220V/5A

「PLSシリーズ」のの専用アクセサリ

ハイパワー高密度レンズ
ハイパワー高密度レンズ(High Power Density Focusing Optics)

レーザー射出口のエキスパンダーと特殊レンズの組み合わせによりレーザーのスポット径を一般的なレンズの1/4まで絞り込むことで、更に絞り込むことで、ファイン(微細)マーキングを可能にします。
また、低出力CO2レーザーの加工ではマーキング剤の使用が必要だった金属も、直接マーキング可能になります。(金・銀・銅・真鍮等への加工はできません)

エアアシスト&光学防護システム
エアアシスト&光学防護システム

レーザーと同軸上に圧搾空気を吹き付けることにより、レーザー照射による材料の発火を抑えます。樹脂系材料においては急速冷却の効果により余熱による融解を低減します。また、光学系(レンズ)への粉塵の付着を防止します。
※加工ポイントに対し側面からエアを吹き付けるバックスイープ型もあります。

デュアルヘッド
デュアル・ヘッド

高品位プリズムを使用してレーザー光線を2本に分光することで、1つのデータから2箇所同時に加工できます。ただしレーザー出力とワークエリアも1/2になります。

エアコンプレッサ
エアコンプレッサ(コンピュータ制御・エアアシスト用)

エアアシスト専用コンプレッサです。レーザー加工機本体と専用ケーブルで接続され、同期して駆動します。オプションでエアドライヤーキットを装着することも可能です。
※簡易型エアアシストの場合は、本コンプレッサではなく、オイルフリーのミニ・コンプレッサになります。

ハニカムカッティングテーブル
ハニカムカッティングテーブル

切断用途に利用するための専用テーブルです。ハニカム(蜂の巣)構造の金網がレーザーの反射や粉塵による材料の汚れや溶解を低減します。

ロータリーフィクスチャ
ロータリーフィクスチャ

円筒状の対象物の360度外周へ加工するための専用治具です。円錐状のマウントで材料を挟み込んで固定し、専用ケーブルによってレーザー加工機本体と接続され、レーザーのプロッタとシンクロ(同期)制御されます。装着可能な材料の大きさは直径127mmまでとなります。
