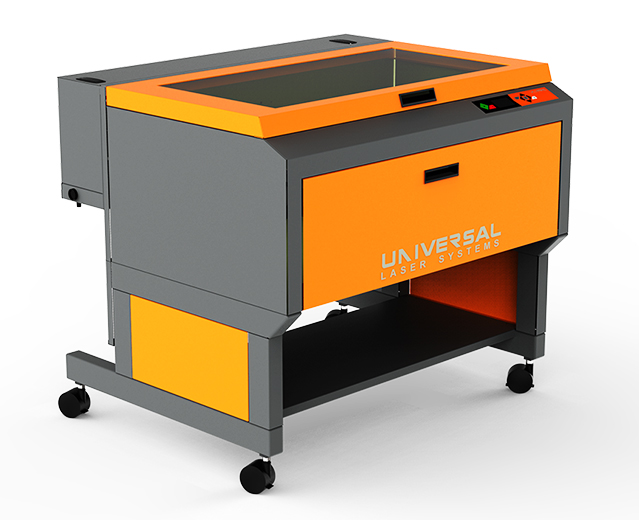

ハイブリッド型レーザー加工機「PLS6MW」

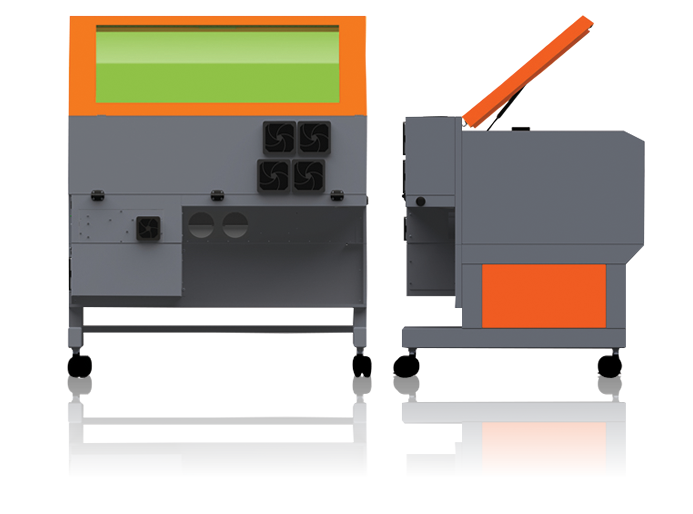

ユニバーサルレーザーpls6mw 02
ユニバーサルレーザーpls6mw 03
ユニバーサルレーザーpls6mw 04

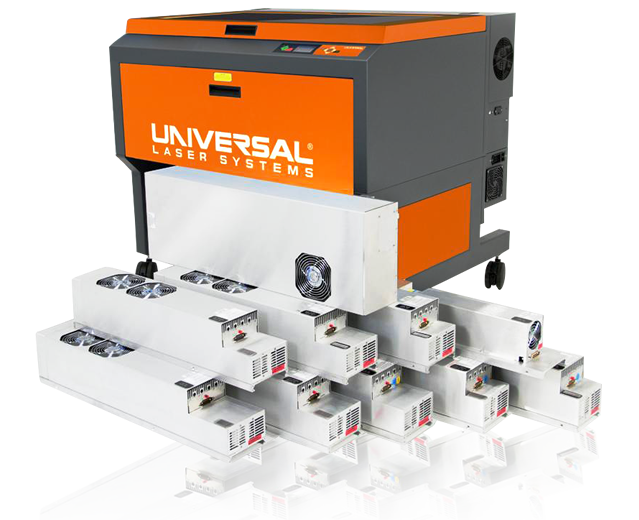

3種類のレーザーを搭載可能
ハイブリッドモデル

型番:PLS6MW

レーザー加工機PLS6MWとは

PLS6MWは汎用性の高さとコストパフォーマンスに優れており、工業用に最適なレーザー加工機です。 従来のVLS6.60やPLS6.75と同じ加工エリアを持ちながら、3種類の波長の違うレーザーを搭載可能なハイブリッドマシンです。レーザー加工の活用範囲が飛躍的に高まるだけでなく、設置スペースや3種類のレーザー加工機を導入するコストを1台にてまかなうことができます。 しかも、それらのレーザーをカートリッジにてわずか数十秒にて交換することができます。
レーザー加工機の世界トップシェアである米国ユニバーサルレーザー社製ですので誰でも簡単にパソコンのプリンターと同じ感覚でご使用いただけます。 また、全機種共通のドライバ「Laser Interface+」を搭載。操作性や機能面でも優れたパフォーマンスを発揮します。

独自の機能を見る

ユニバーサルレーザー pls6mwシリーズ

ユニバーサルレーザー pls6mwシリーズ

ユニバーサルレーザー vlsシリーズ

レーザー加工機PLS6MWの特徴

  • 汎用性が高く、活用範囲が広いレーザー加工機。
  • 3種類のレーザーを搭載可能。(数十秒で交換可能)
  • ファイバーレーザーも搭載可能(金属加工も可能)。
  • 3種類のレーザー加工機導入コストを削減可能。
  1. 1つの筐体にて3種類のレーザーが使用可能
    様々な加工に適したCO2レーザー(波長10.6μm)
    合成樹脂を得意とするCO2レーザー(波長 9.3μm)
    金属加工を得意とするFiberレーザー(波長1.06μm)
  2. 加工室内を照らすためのLEDライトを標準装備
  3. Fiberレーザーの透過防止用にグリーンフィルムを標準装備
  4. 専用ソフト不要、オンデマンド出力が可能
  5. 耐熱ガラスのトップウィンドウや加工エリア温度センサなど安全装備も万全
対応ソフトウェア
周辺機器
設置環境
設置環境

レーザー加工機PLS6MWの製品仕様

モデル名 PLS6MW
レーザー発振器 封じ切りCO2レーザー(波長10.6μm)
封じ切りCO2レーザー(波長9.3μm)
ファイバーレーザー(波長1.06μm)
冷却方法 空冷方式
出力 Co2(10.6μm):10W、25W、30W、40W、50W、60W、75W
Co2(9.3μm):30W、50W
Fiber(1.06μm):30W、40W
フォーカスレンズ(スポット径) 2.0、4.0、HPDFO
加工範囲(幅×奥行) 813mm×457mm
最大収容可能寸法(幅×奥行×高さ) 940mm×584mm×229mm

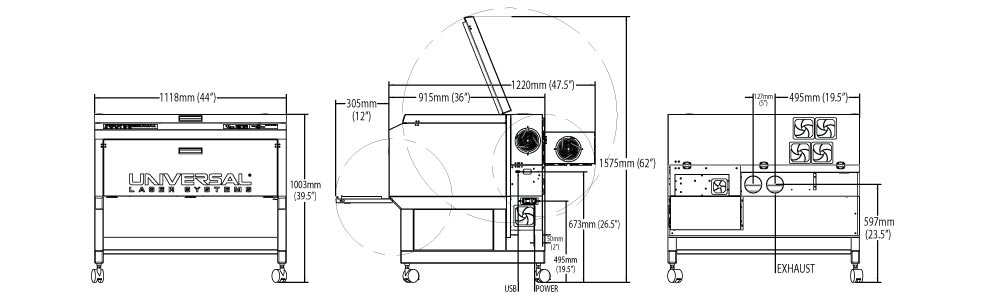

本体外形寸法(幅×奥行×高さ) 1,118mm×584mm×991mm
本体重量 156kg
プロッタースピード 2540mm / 秒(ラスターモード時)
ファイルストレージ なし(制御用PCに最大2000件蓄積可能)
駆動パルスレート 10~1000PPI(0.1%単位で可変)
駆動解像度 2000、1000、500、333、250、200、83(dpi・7段階)
加工モード ラスターモード 及び ベクターモード
インターフェイス USB 2.0(Hi Speed)
OS Windows XP/Vista/7(32bit/64nit)
コントロールパネル Keypad and LCD
排気条件 100mm 排気口2口:6インチあたり 500CFM
電源 単相110V/10A、単相220V/5A

レーザー加工機PLS6MWの専用アクセサリ

ハイパワー高密度レンズ
ハイパワー高密度レンズ(High Power Density Focusing Optics)

レーザー射出口のエキスパンダーと特殊レンズの組み合わせによりレーザーのスポット径を一般的なレンズの1/4まで絞り込むことで、更に絞り込むことで、ファイン(微細)マーキングを可能にします。
また、低出力CO2レーザーの加工ではマーキング剤の使用が必要だった金属も、直接マーキング可能になります。(金・銀・銅・真鍮等への加工はできません)

エアアシスト&光学防護システム
エアアシスト&光学防護システム

レーザーと同軸上に圧搾空気を吹き付けることにより、レーザー照射による材料の発火を抑えます。樹脂系材料においては急速冷却の効果により余熱による融解を低減します。また、光学系(レンズ)への粉塵の付着を防止します。
※加工ポイントに対し側面からエアを吹き付けるバックスイープ型もあります。

エアコンプレッサー
エアコンプレッサ(コンピュータ制御・エアアシスト用)

エアアシスト専用コンプレッサです。レーザー加工機本体と専用ケーブルで接続され、同期して駆動します。オプションでエアドライヤーキットを装着することも可能です。
※簡易型エアアシストの場合は、本コンプレッサではなく、オイルフリーのミニ・コンプレッサになります。

ハニカムカッティングテーブル
ハニカムカッティングテーブル

切断用途に利用するための専用テーブルです。ハニカム(蜂の巣)構造の金網がレーザーの反射や粉塵による材料の汚れや溶解を低減します。
