ILSシリーズはデュアルヘッドにも対応しています。2箇所同時にレーザー加工が行えます。

　

純正オプションパーツとして、VLS Platform／PLSの2機種のみ、デュアルヘッドシステムが搭載できますが、UESでは、ILS専用のオリジナル・デュアルヘッドシステムをご提供しています。

レーザーを照射するヘッドユニットが二つあるため、1回の加工で2回分の加工を同時に行うことが可能です。
レーザー加工機を増設するよりも安価な設備導入で、生産性を手軽に2倍に向上させることができます。

※ビームスプリッターはレーザー光を50%：50%の比率で2分割します。
そのため、ワット数の低い発振器を搭載している場合は生産性が落ちる場合があります。
(100W発振器搭載の場合、ビームスプリッター透過後はそれぞれ約50Wの出力となります)
※ビームスプリッター平均透過率 ＞ 99% 10.6µm
※デュアルヘッドシステムを取り付ける際には光軸調整が必要になります。

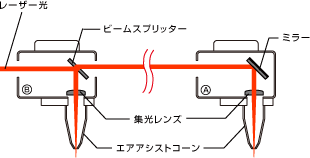

デュアルヘッドシステム概要

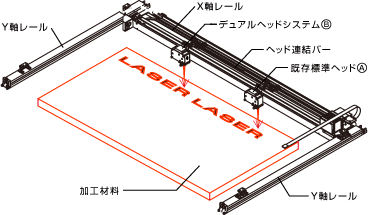

駆動系システム概要
